BSK-M9 核心板模塊





      BSK-M9 核心板模塊採用聯發科 MT8362 CPU, 四核心 ARM Cortex-A35 處理器,主頻高達1.5GHz,板載LPDDR3 內存和 eMMC,容量可根據客戶需求選配。

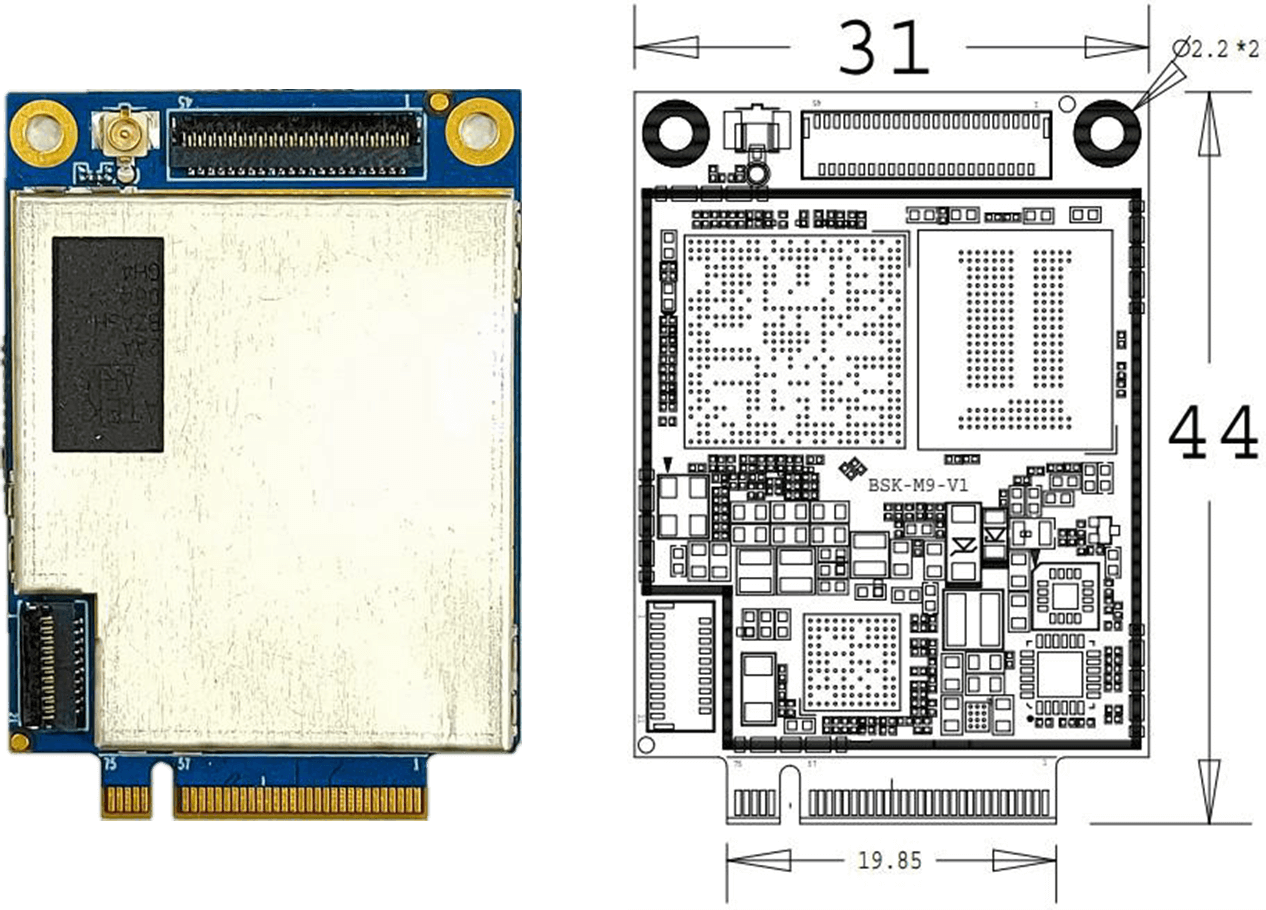

      BSK-M9 模塊大小只有 44x31mm,卻擁有超高集成度,自帶 PMU、充電 IC、Wi-Fi 和藍牙,客戶只需極少的外圍元器件就能設計出自己產品,大大降低開發難度和 BOM 成本。
      BSK-M9 集成功能豐富的接口,如 LCM、HDMI、攝像頭、觸控屏幕、麥克風、揚聲器、UART、 USB、 I2C 等,便於客戶擴展自己所需要的外圍設備
      BSK-M9 採用極便利的易插拔設計,便於安裝調試,縮短新產品開發週期,也大大降低產品後期的維護成本。
      BSK-M9 運行 Android 9.0 系統,我司能提供系統的定制化服務和完善的技術支持。

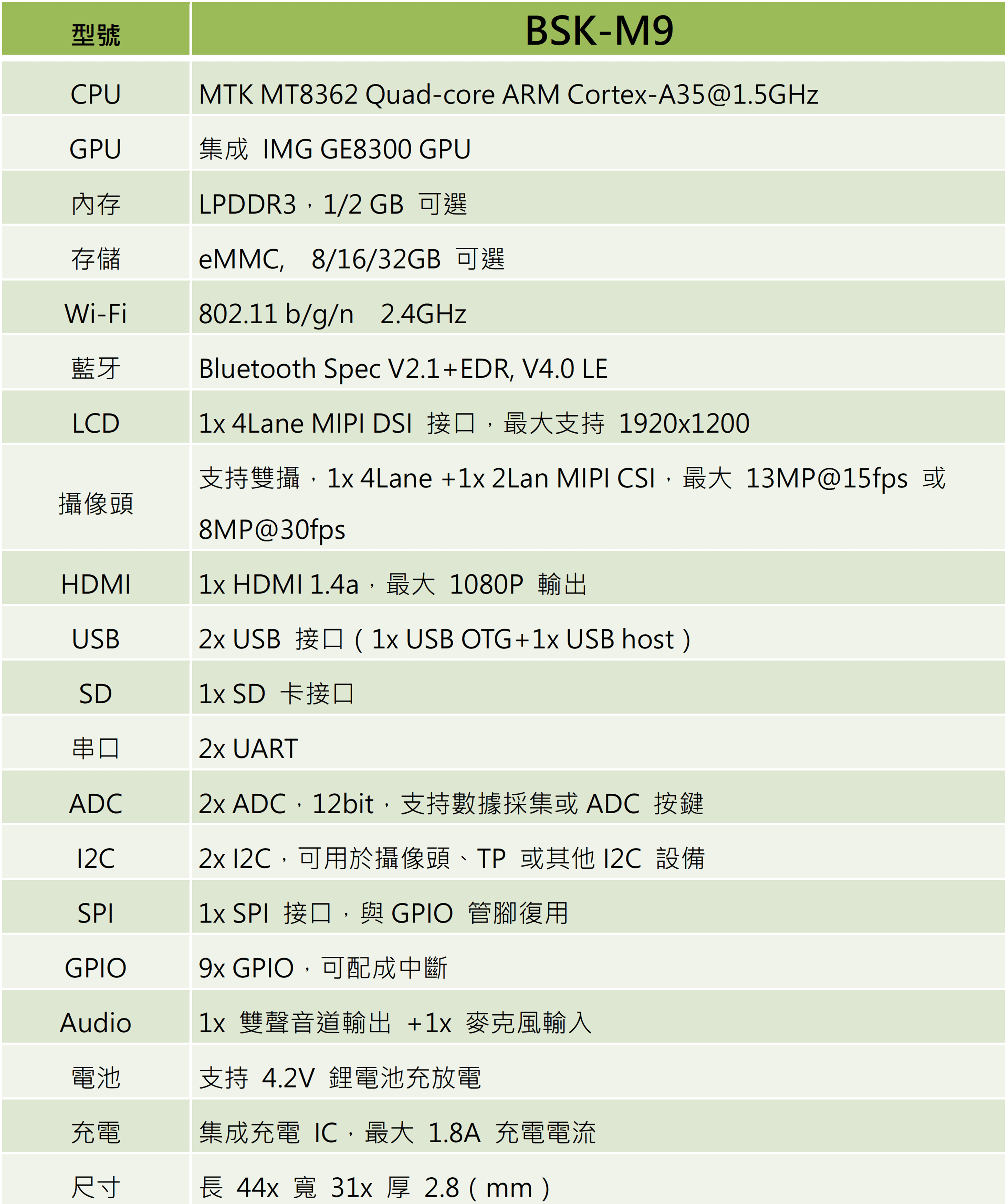

基本特性







接口定義

1. 主接口


      此接口金手指機構按 M.2-M KEY 接口設計,主要功能有各路輸入輸出電源、USB、UART、SD、I2C、 Audio 等。 PIN 順序如下圖:

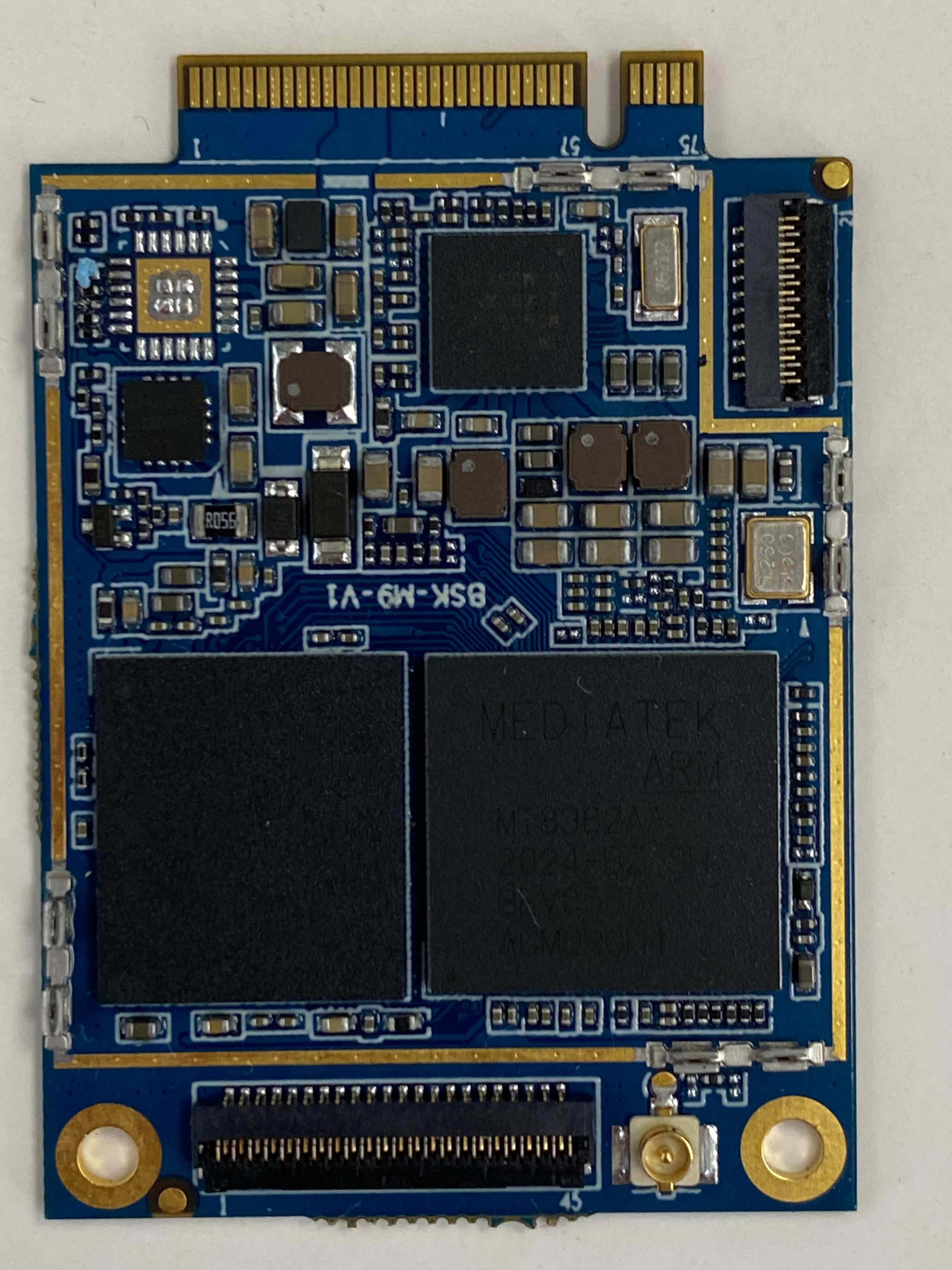

正面圖示:

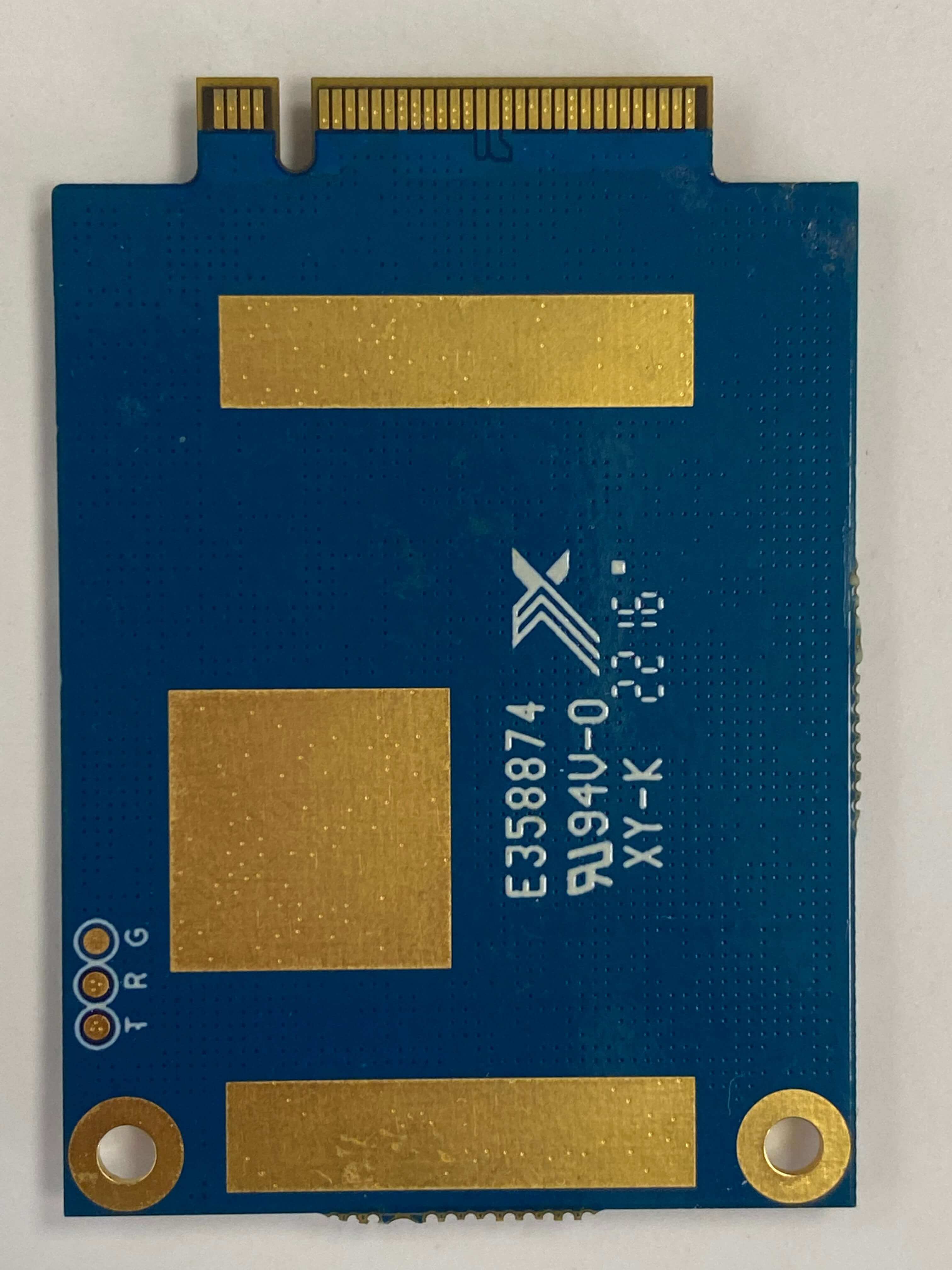

背面圖示:

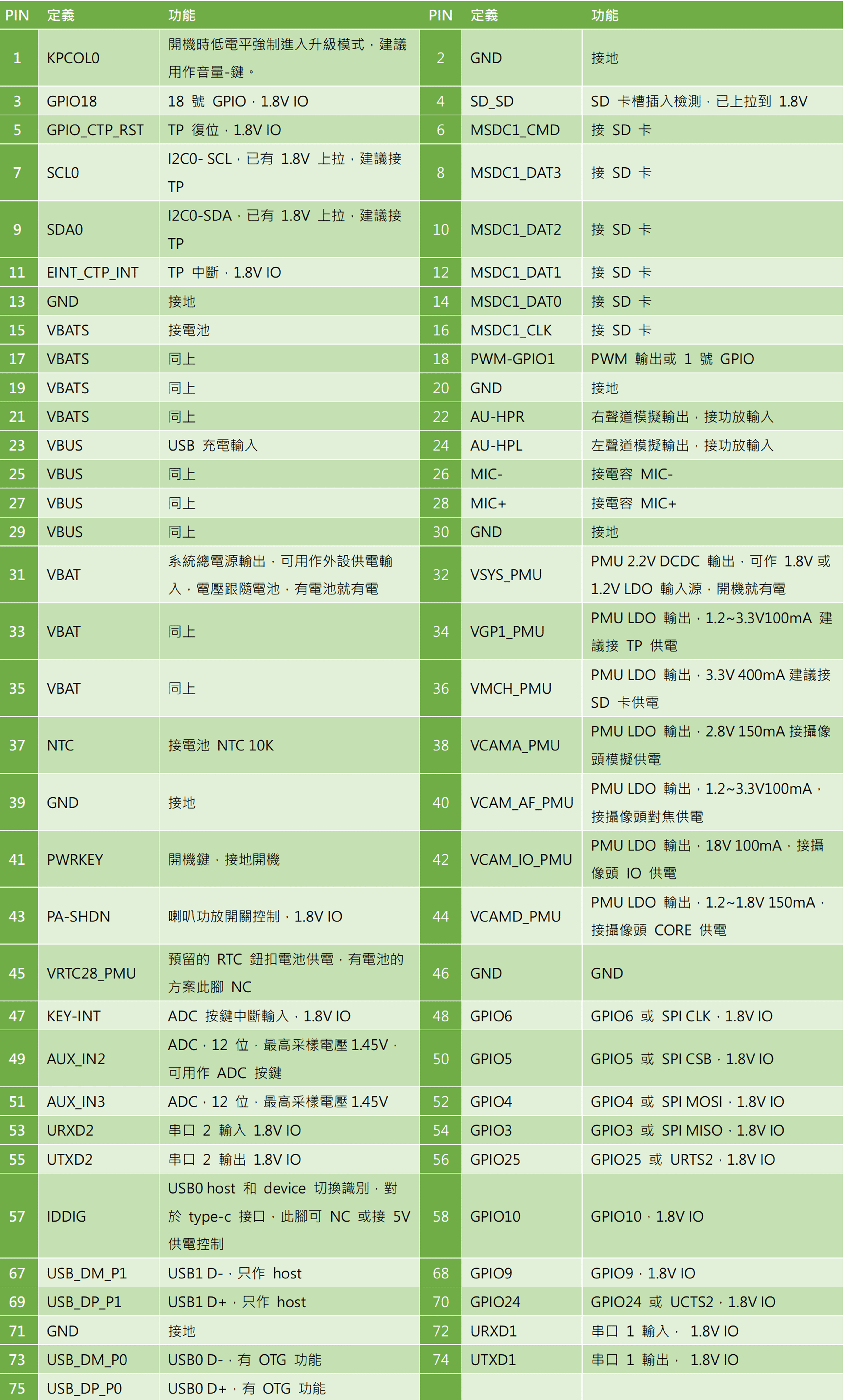

PIN 腳定義:







2. MIPI DSI/CSI 接口

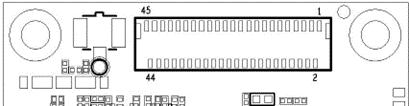

      此接口採用 45pin,0.3mm PIN 間距翻蓋連接器,型號 OK-F302-45115,此接口主要功能是 MIPI DSI和 CSI 輸出,如果不需要接屏和攝像頭,此接口可以不接。 PIN 順序如下

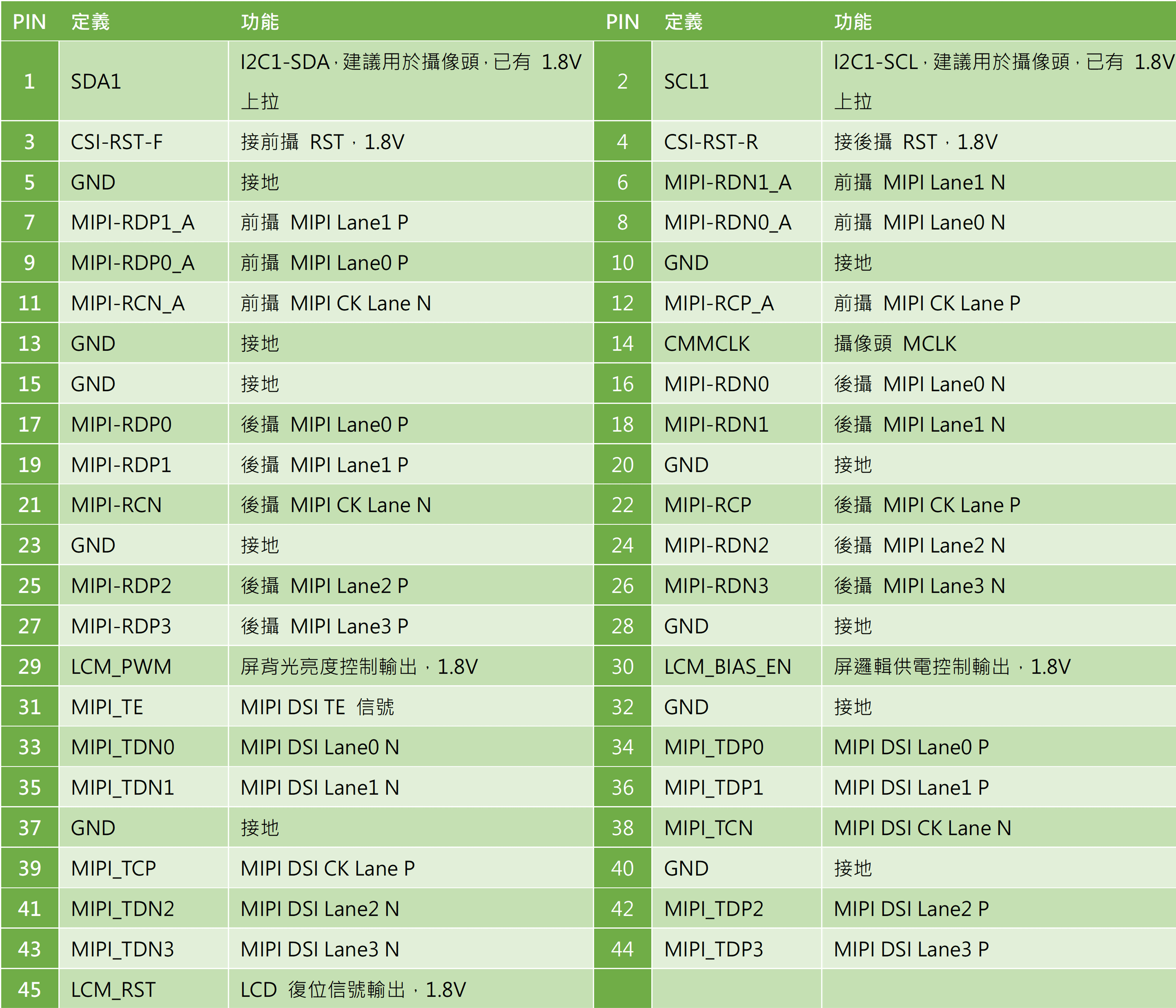

PIN 腳定義:









3. HDMI 接口


      此接口採用 21pin,0.3mm PIN 間距翻蓋連接器,型號 OK-F302-21115,此接口主要功能是 HDMI輸出,如果不需此功能,此接口可以不接。 PIN 順序如下:

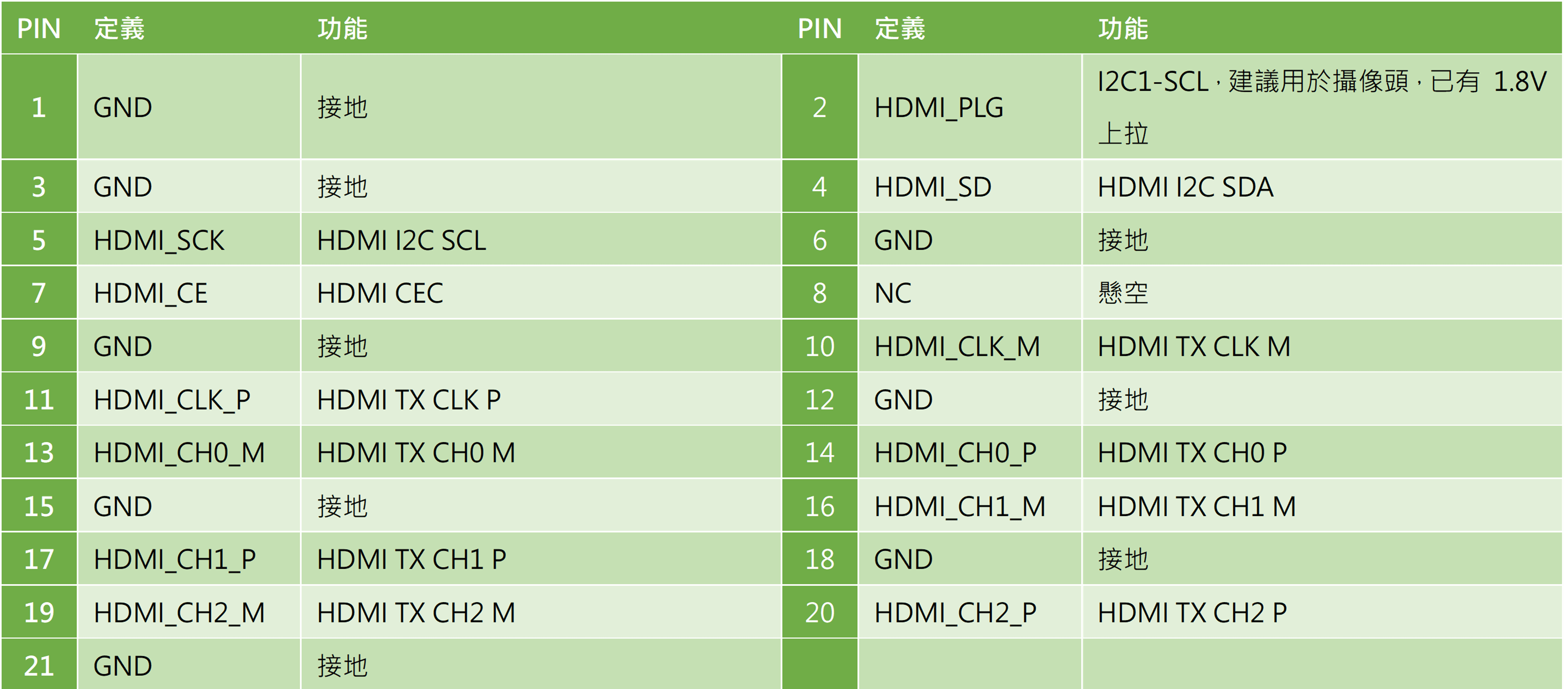

PIN 腳定義:

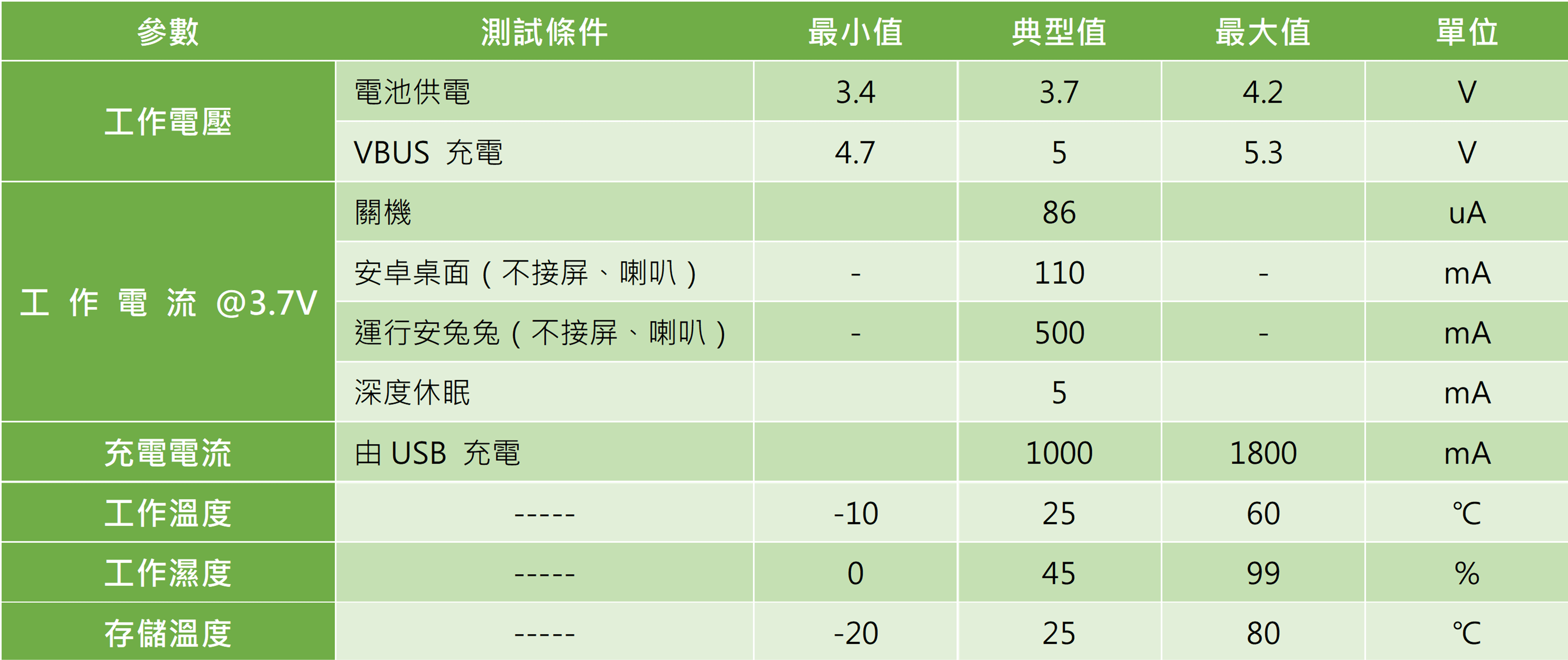

電氣參數
